產品概述
1.通過能力，能有效地通過泵口徑的5倍纖維物質和直徑為泵口徑約50%的固體顆粒。
2.設計合理，配套電機合理，效率高，節能效果顯著。
3.機械密封采用單道密封，材質為硬度耐磨耐腐碳化鎢，具有耐用、耐磨等特點，可以使用安全連續運行3000小時以上。
4.泵與電機直聯同軸，屬機電一體化產品，結構緊湊，性能穩定。
5.水力性能先進，整機效率高，運轉噪音低。
6.在電機風葉端加上防護罩，整機可置于室外工作，無需機房，可節省大量基建費用。
7.泵與電機為一體機構，故安裝時無需校正。
結構說明

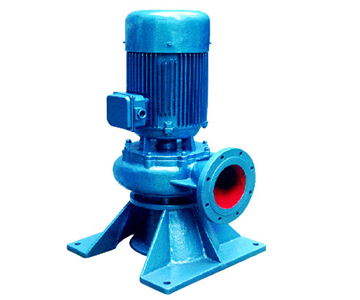

LW型系列立式無堵塞排污泵為單吸蝸殼式泵，泵內裝有無堵塞防纏繞型單（雙）大流道葉輪，具有很好的通過能力。該系列泵具有兩種結構形式，一是電機與泵直接同軸，二是采用聯軸器聯接，電機采用標準立式電機。其結構圖如下，每種結構形式具有兩種底座連接形式，一是進口水平吸入，具有轉角功能，可根據使用要求，進出口安放成0°、90°、180°、270°，便于管路連接，二是進口軸向吸入，便于立式安裝。
| 型號 | 揚程 | 規格 | 流量 | 性質 | 功率 (KW) |
轉速 (r/min) |
電壓 (V) |
||
| 口徑 (mm) |
流量 (m3/h) |
揚程 (m) |
|||||||
|
25-8-22 |
25 | 8 | 22 | 1.1 | 2900 | 380 | |||
|
32-10-15 |
32 | 10 | 15 | 1.5 | 2900 | 〃 | |||
|
40-15-30 |
40 | 15 | 30 | 2.2 | 1900 | 〃 | |||
|
50-20-7 |
50 | 20 | 7 | 0.75 | 1450 | 〃 | |||
|
50-20-15 |
50 | 20 | 15 | 1.5 | 2900 | 〃 | |||
|
50-15-25 |
50 | 15 | 25 | 2.2 | 2900 | 〃 | |||
|
50-18-30 |
50 | 18 | 30 | 3 | 2900 | 〃 | |||
|
65-25-15 |
65 | 25 | 15 | 2.2 | 2900 | 〃 | |||
|
65-25-30 |
65 | 25 | 30 | 4 | 2900 | 〃 | |||
|
80-40-7 |
80 | 40 | 7 | 2.2 | 1450 | 〃 | |||
|
80-40-15 |
80 | 40 | 15 | 4 | 2900 | 〃 | |||
|
80-65-25 |
80 | 65 | 25 | 7.5 | 2900 | 〃 | |||
|
100-85-10 |
100 | 85 | 10 | 4 | 1450 | 〃 | |||
|
100-100-15 |
100 | 100 | 15 | 7.5 | 1450 | 〃 | |||
|
100-85-20 |
100 | 85 | 20 | 7.5 | 1450 | 〃 | |||
|
100-100-25 |
100 | 100 | 25 | 11 | 1450 | 〃 | |||
|
100-100-35 |
100 | 100 | 35 | 15 | 1450 | 〃 | |||
|
125-115-15 |
125 | 115 | 15 | 15 | 1450 | 〃 | |||
|
150-180-15 |
150 | 180 | 15 | 15 | 1450 | 〃 | |||
|
150-180-20 |
150 | 180 | 20 | 18.5 | 1450 | 〃 | |||
|
150-180-30 |
150 | 180 | 30 | 22 | 1450 | 〃 | |||
|
150-180-35 |
150 | 180 | 35 | 30 | 1450 | 〃 | |||
|
200-300-10 |
200 | 300 | 10 | 11 | 980 | 〃 | |||
|
200-300-15 |
200 | 300 | 15 | 22 | 1450 | 〃 | |||
|
200-300-20 |
200 | 300 | 20 | 30 | 1450 | 〃 | |||
|
200-300-25 |
200 | 300 | 25 | 37 | 1450 | 〃 | |||
|
250-600-10 |
250 | 600 | 10 | 30 | 980 | 〃 | |||
|
250-600-12 |
250 | 600 | 12 | 37 | 1450 | 〃 | |||
|
250-600-15 |
250 | 600 | 15 | 45 | 1450 | 〃 | |||
|
250-600-20 |
250 | 600 | 20 | 55 | 1450 | 〃 | |||
|
250-600-25 |
250 | 600 | 25 | 75 | 1450 | 〃 | |||
|
300-800-12 |
300 | 800 | 12 | 45 | 980 | 〃 | |||
|
300-480-15 |
300 | 480 | 15 | 45 | 1450 | 〃 | |||
|
300-600-20 |
300 | 600 | 20 | 55 | 1450 | 〃 | |||
|
300-800-20 |
300 | 800 | 20 | 20 | 1450 | 〃 | |||
